출력하다보면 겉면이 아주 지저분해지는 것을 볼 수 있다. 일반적으로 겉면이 곡선이라거나 피규어와 같은 형태를 띈 상태에서는 크게 볼 수 없는 현상인데, 사각형의 케이스 같은 경우에는 아주 두드러지게 확인이 가능하다. 아래와 같은 현상 말이다.

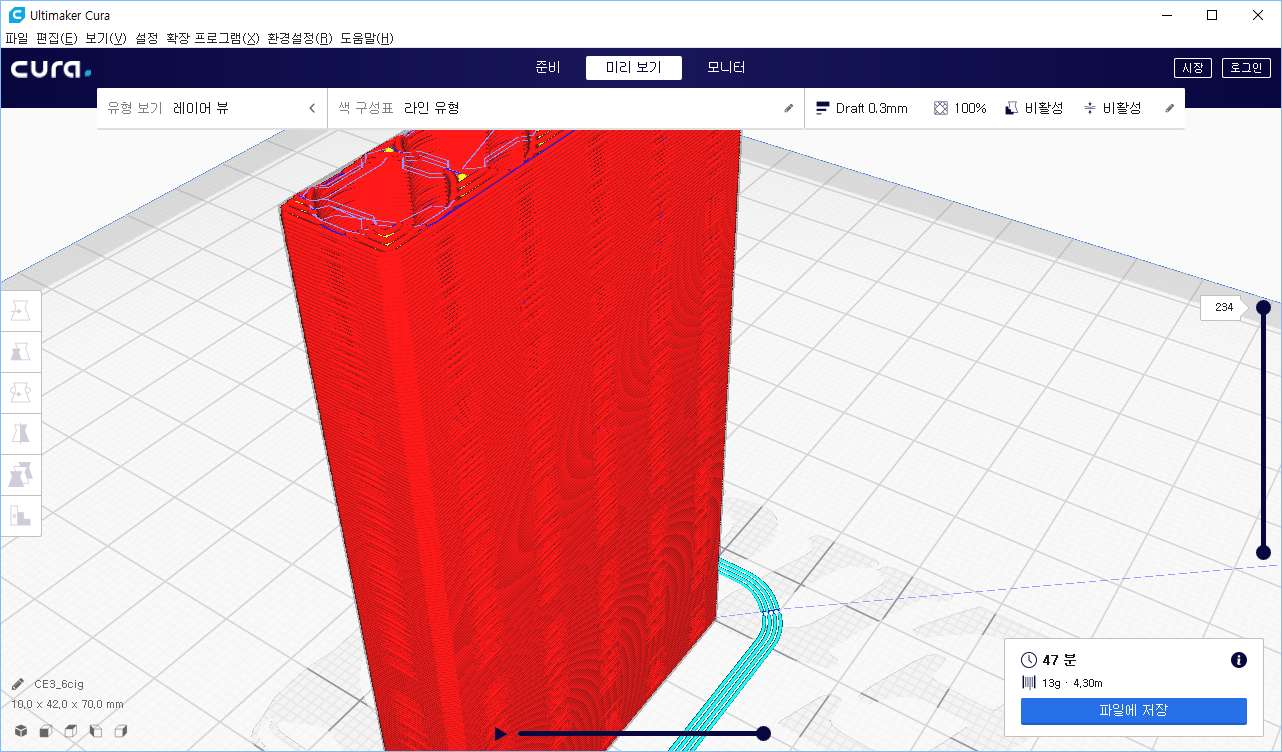

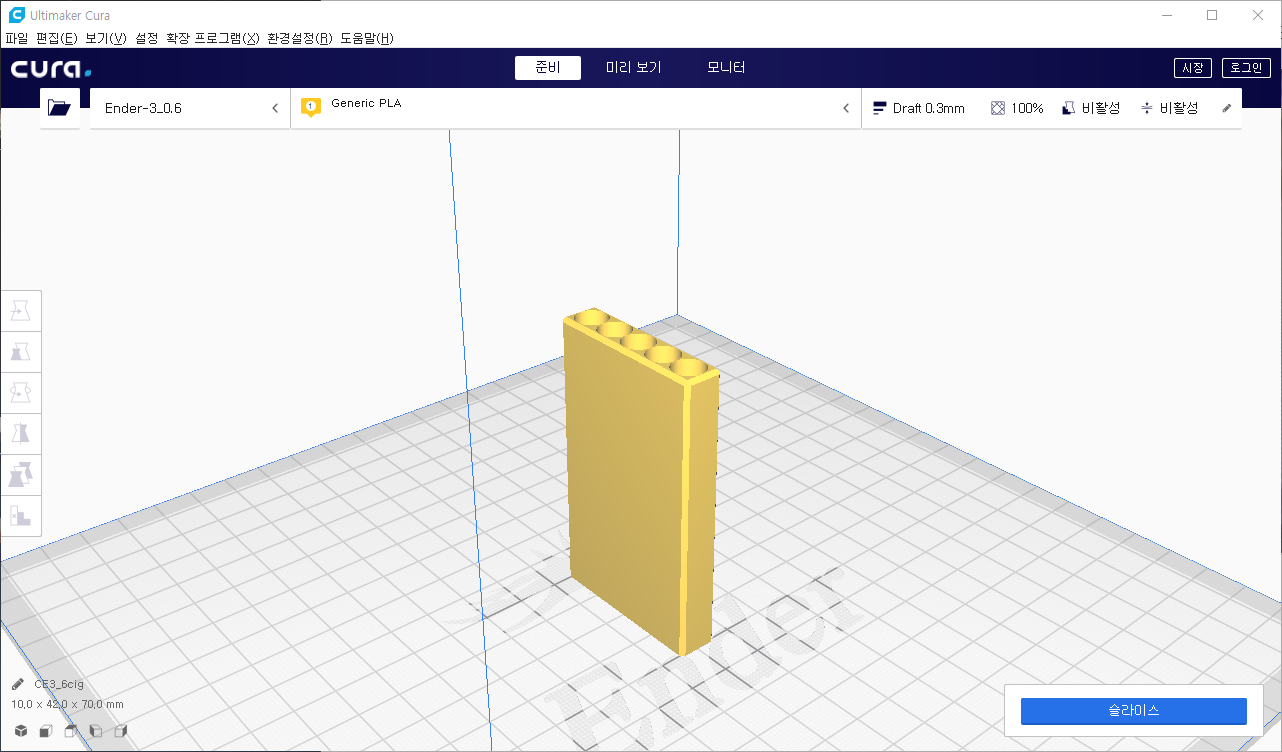

Cura 4.0 에서 확인한 모습

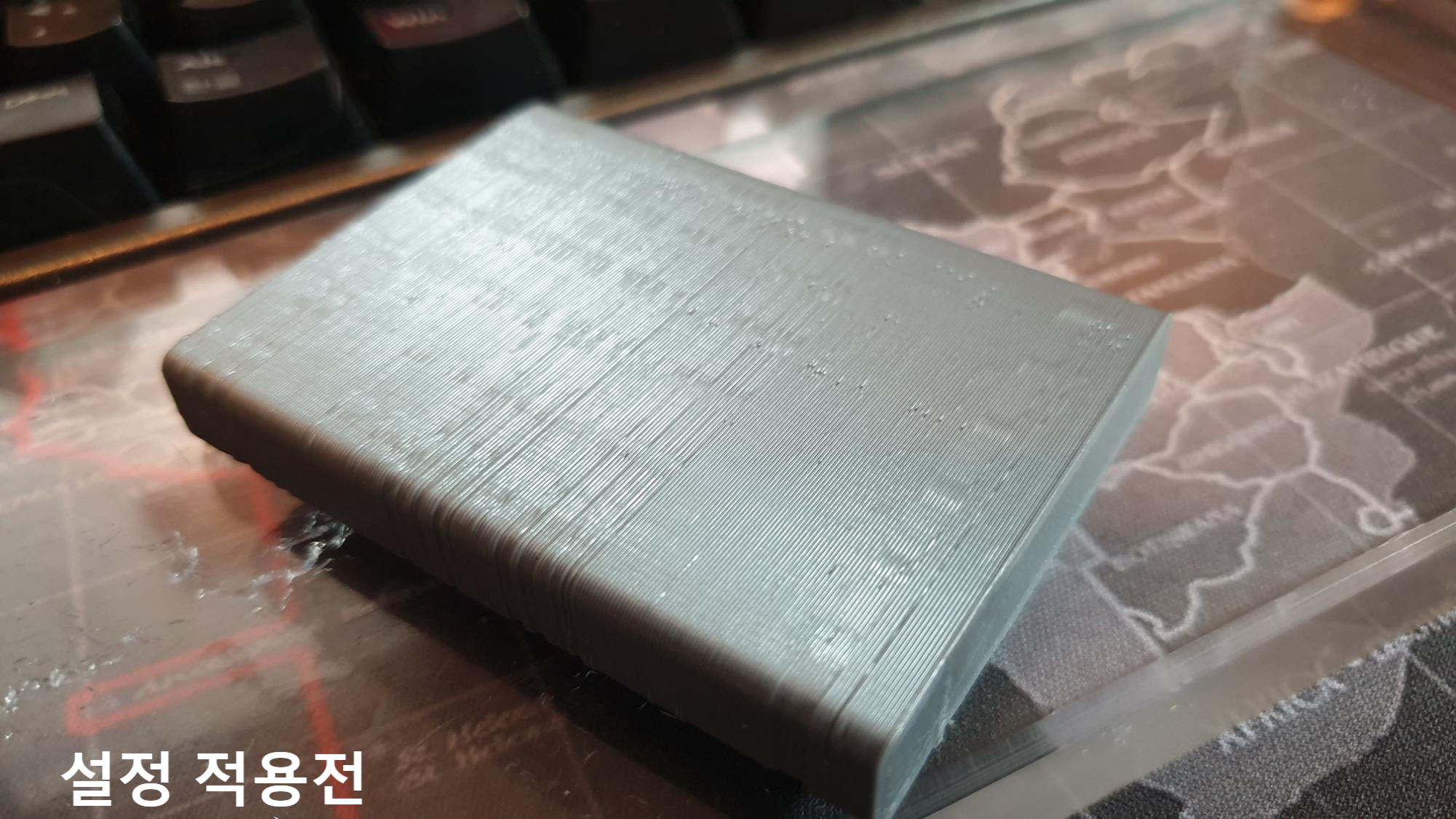

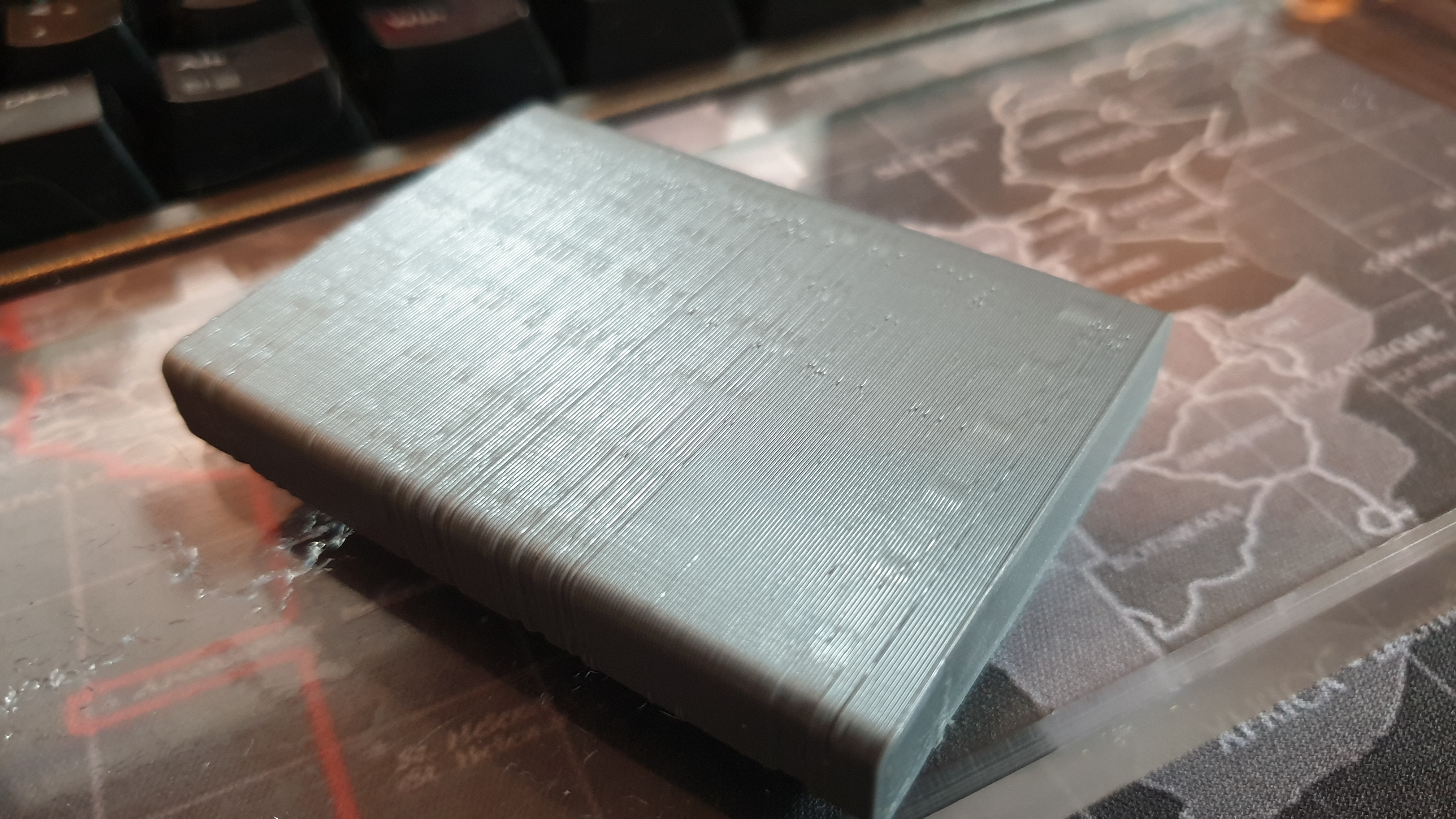

실 출력 모습

세로로 세워서 출력을 했고, 내부채움 100%에 노즐 굵기는 0.6mm. 이외에는 크게 설정을 건드리지 않았다.

기능상의 문제는 없었으나, 세로로 뽑기 때문에 서포트를 세울 일도 없었고 깔끔하게 나오지 않는 것이 상식적으로 있기 힘든 점. 그래서 좀 더 찾아보았다.



다행히도 자주다니는 카페에서는 해당 현상에 대해 북리지라는 사람이 설명을 아주 잘 해놓았다. (깔끔한 벽면글자 출력하기 - 유튜브로 보기)

요약하자면 아래와 같은 설정을 사용하면 된다.





1. 현상확인

큐라에서 해당 현상에 대해 보자면 다음과 같다.

기본 설정으로 볼 때의 레이어뷰

레이어뷰를 잘 안보는데, 레이어뷰의 활용법을 이번에 깨우치기도 했다. 레이어뷰로 볼 때에는 저런 모양과 같이 표면이 울퉁불퉁하게 표시가 된다. 그럼 무엇이 문제일까. 문제가 된다고 생각되는 부분에 대해 레이어의 높이를 살펴보자.

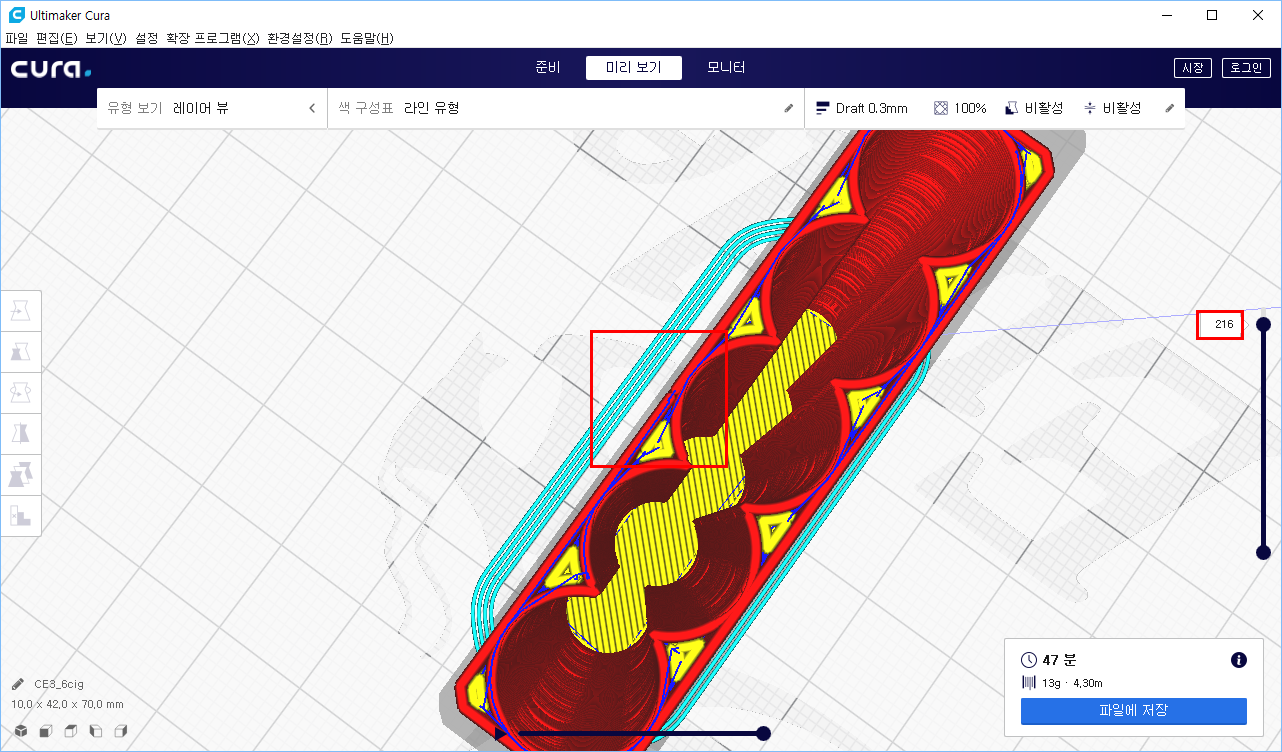

216번째 레이어를 보게 되면, 화면의 중앙과 같은 지점에서 겉면이 시작됨을 알 수 있다.

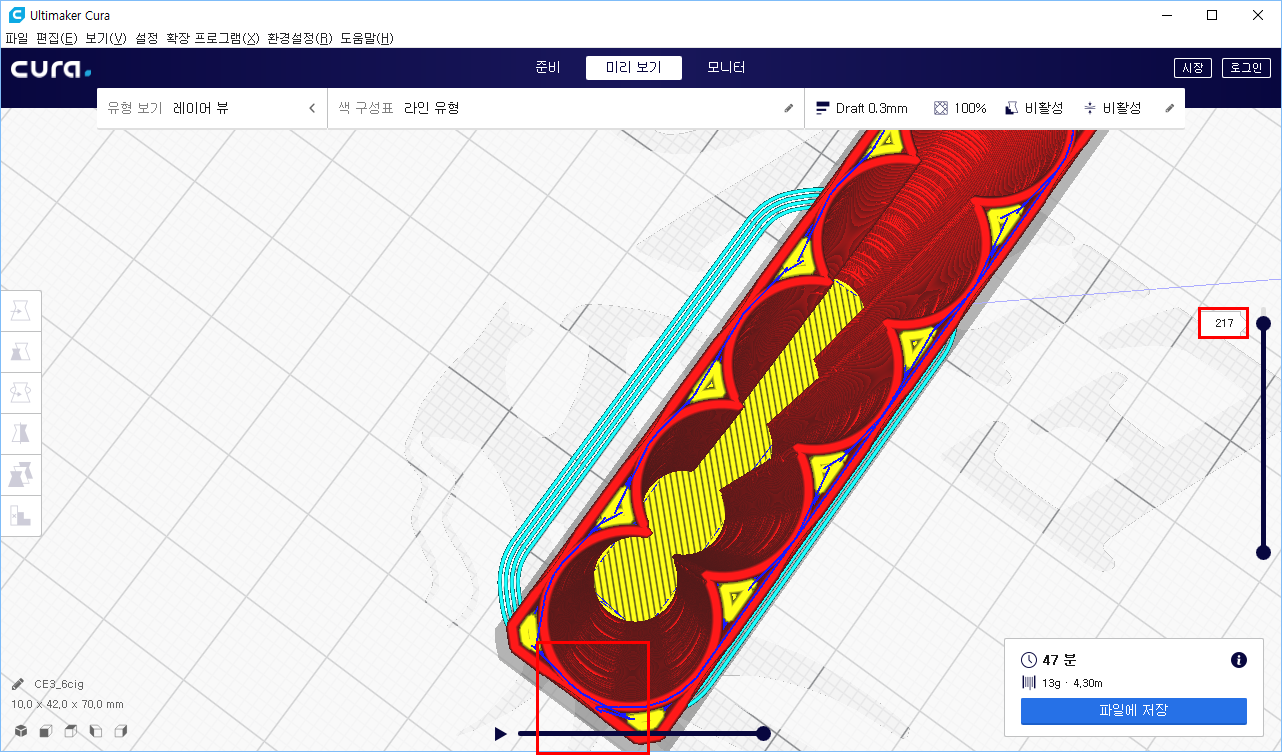

217번째 레이어를 보게 되면, 화면의 하단과 같은 지점에서 겉면이 시작됨을 알 수 있다.

이와 같이 겉면 레이어의 시작점이 일정하지 않기에 생기는 현상으로 유추할 수 있다. 그렇다면, 이에 대한 해결책은 어떠할까?



북리지님의 유튜브를 간단히 요약하자면 다음과 같다. 겉면 레이어의 시작점을 일치시킨다. 그럼, 어떻게 일치시킬까?



2. Cura 설정

Cura 설정을 살펴보도록 한다. 해당 설명은 Cura 4.0 기준으로 설명하였으나, Cura 3.* 버전에서도 동일하게 설정이 존재한다.

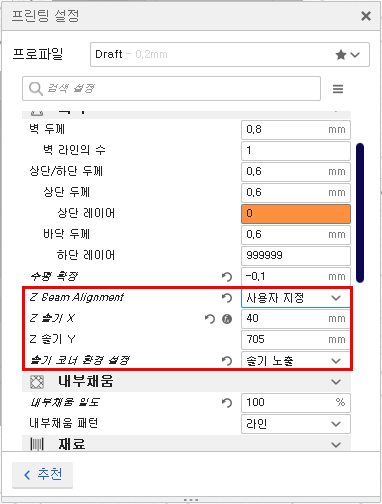

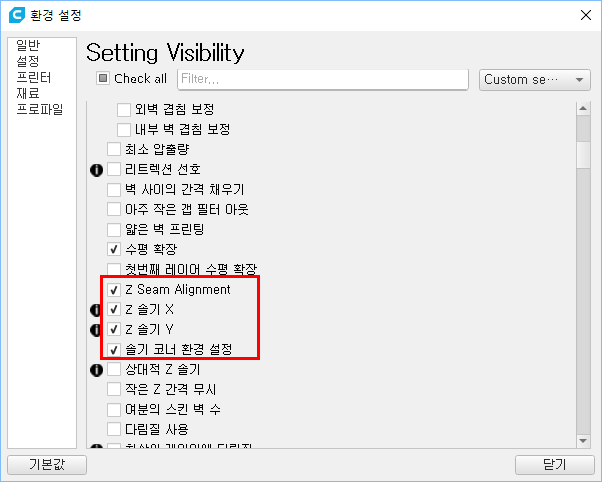

위에서 빨간색으로 표시한 네 개의 설정을 모두 활성화 시켜준다. 그럼 다음과 같이 패널에서 확인이 가능하다.



여기에서 Z 솔기 X, Z 솔기 Y의 경우에는 Z Seam Alignment 항목을 사용자지정으로 활성화 하는 경우에 표시된다.

해당 항목은 솔기, 즉 Seam의 위치를 사용자가 설정하는 항목으로 X축 40mm, Y축 705mm위치에 Seam을 모아주겠다는 의미가 된다. 이는 출력물의 크기에 따라 변경 가능한 부분이다.



솔기 코너 환경 설정의 경우에는 솔기노출, 솔기 숨기기 등이 있는데 내 모델링에서는 크게 퀄리티가 좋아지지 않았다.





3. 결과

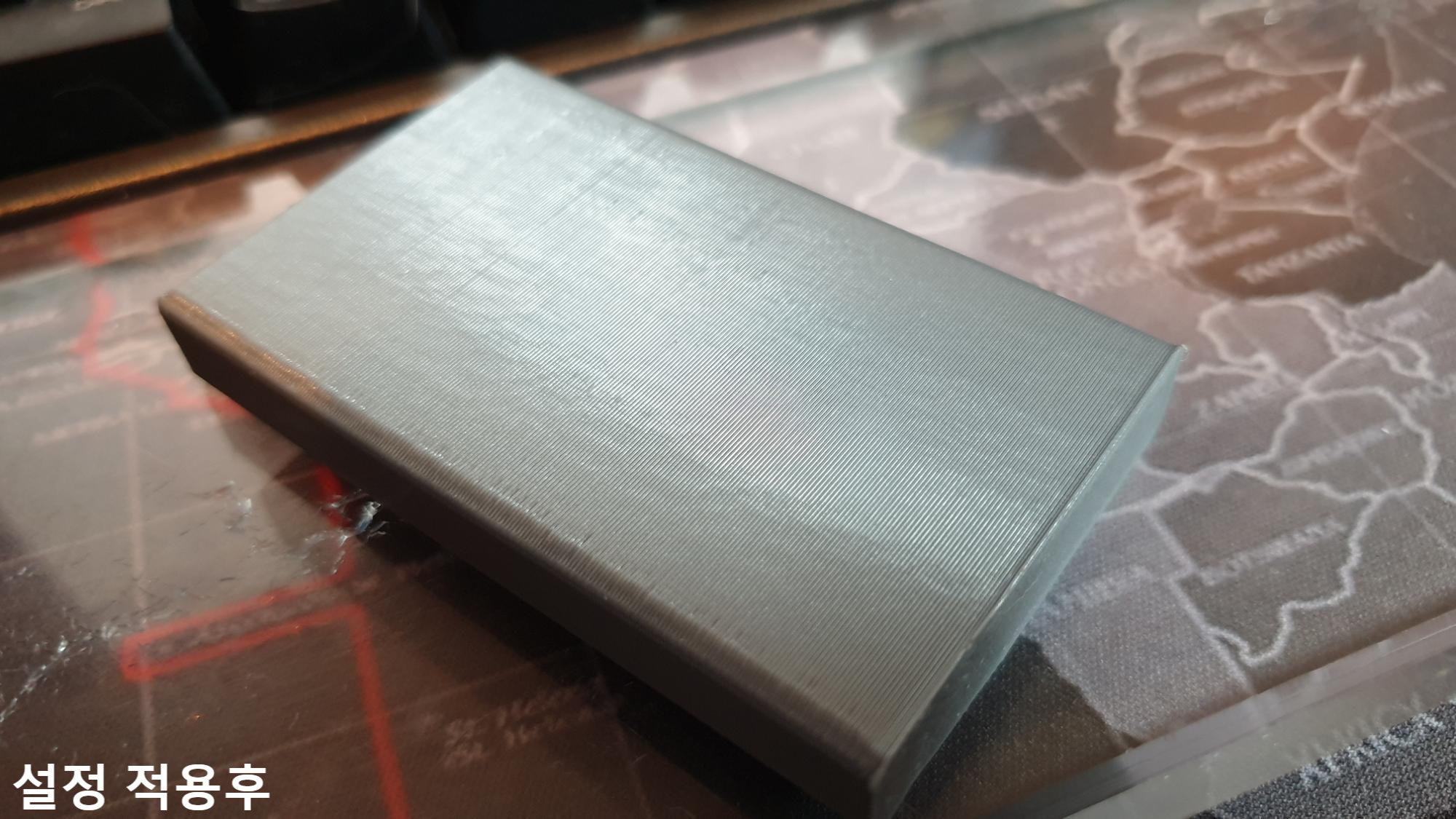

그렇게 적용한 결과, 다음과 같이 품질이 아주 좋아지게 되었다.



보다시피 아주 깔끔한 결과를 얻게 되었다. 모서리의 비어버린 부분과 함께 겉표면의 품질까지도 확연하게 좋아진 결과.
